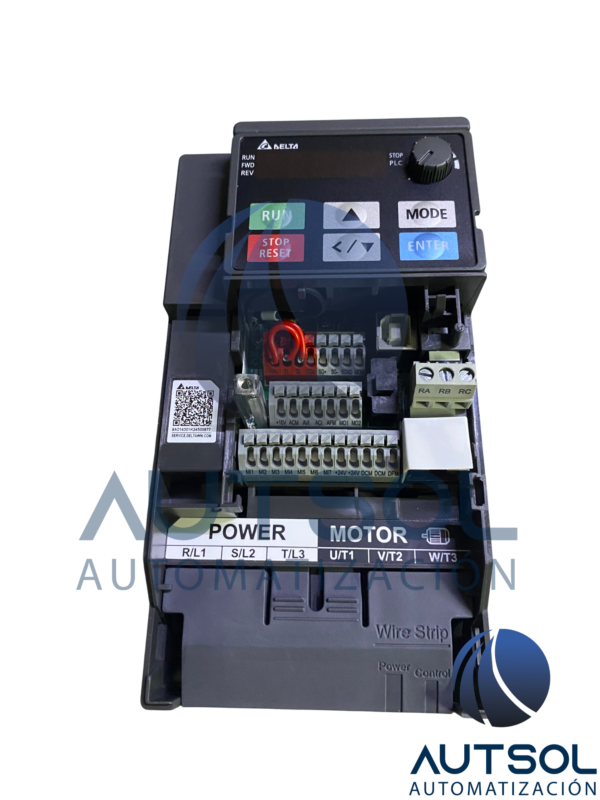

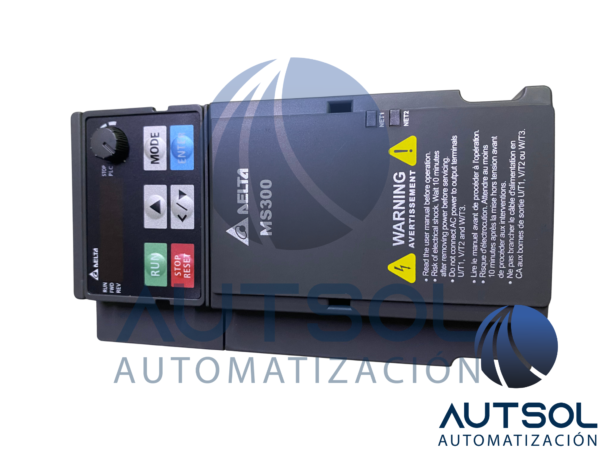

El VFD9A0MS43ANSAA es un convertidor de frecuencia variable (VFD) compacto estándar perteneciente a la serie MS300 de Delta Electronics. Diseñado para optimizar espacio en tablero con un diseño de perfil delgado que admite montaje lado a lado (zero-stacking). Ofrece una corriente nominal de salida de 9.0 A (equivalente a 3.7 kW / 5 HP en régimen normal o 4.0 kW en régimen ligero) con alimentación trifásica de 380 a 480 VAC. Admite el control vectorial tanto de motores de inducción (IM) como de motores síncronos de imanes permanentes (PM), incorpora función de seguridad funcional Safe Torque Off (STO SIL 2 / PL d), PLC interno con capacidad de hasta 2k pasos, puerto USB para parametrización sin energía y comunicación Modbus RS-485 integrada.
Desglose de Nomenclatura del Modelo:
-
VFD: Variable Frequency Drive
-
9A0: Corriente nominal de salida (9.0 A)
-
MS: Serie MS300 (Micro Standard)
-
43: Tensión y fases de entrada: 460 V (380-480 VAC), 3 Fases
-
A: Versión estándar
-
N: Sin filtro EMC integrado (Non-filter)
-
S: Función de seguridad Safe Torque Off (STO) integrada
-
A: Tipo de chasis / diseño estándar (IP20)
-
A: Versión de hardware estándar
Usos Comunes / Aplicaciones:
-
Máquinas Herramienta y Fresadoras: Control de velocidad de husillos pequeños y avances en tornos o fresadoras convencionales y CNC.
-
Sistemas de Transporte y Manejo de Materiales: Cintas transportadoras, líneas de empaque y clasificación donde se requiere control vectorial y espacio reducido en gabinete.
-
Bombas, Ventiladores y Compresores: Control eficiente de caudal y presión en sistemas industriales pequeños a medianos.
-
Industria Textil y Maquinaria de Madera: Equipos de bobinado, corte y sierras con necesidad de paradas seguras vía entradas STO.
Características Clave:
-
Fabricante: Delta Electronics
-
Modelo / Número de Parte: VFD9A0MS43ANSAA
-
Serie: Serie MS300
-
Potencia Nominal: 3.7 kW / 5 HP (Heavy Duty) – 4.0 kW (Normal Duty)
-
Tensión de Entrada: 380 a 480 VAC (Trifásico, -15% / +10%), 50/60 Hz
-
Tensión de Salida: 0 a Tensión de Entrada (Trifásico)
-
Corriente Nominal de Salida: 9.0 A
-
Frecuencia de Salida: 0 a 599 Hz (versión estándar)
-
Métodos de Control: V/f, SVC (Sensorless Vector Control) para motores de inducción (IM) y de imán permanente (PM/IPM/SPM)
-
Seguridad Integrada: STO (Safe Torque Off) certificada SIL 2 / PL d
-
Funciones Integradas: PLC interno (2k pasos), chopper / transistor de frenado dinámico integrado, puerto USB tipo B para configuración
-
Comunicación: Puerto RS-485 (Modbus ASCII/RTU) integrado; soporta tarjetas opcionales (CANopen, DeviceNet, EtherNet/IP, Profibus DP)
-
Grado de Protección: IP20 / UL Open Type
-
Montaje: Montaje en panel posterior o sobre Riel DIN de 35 mm
-
Temperatura de Operación: -20 °C a +50 °C
-
Normas y Certificaciones: CE, UL, cUL, RoHS Compliant
