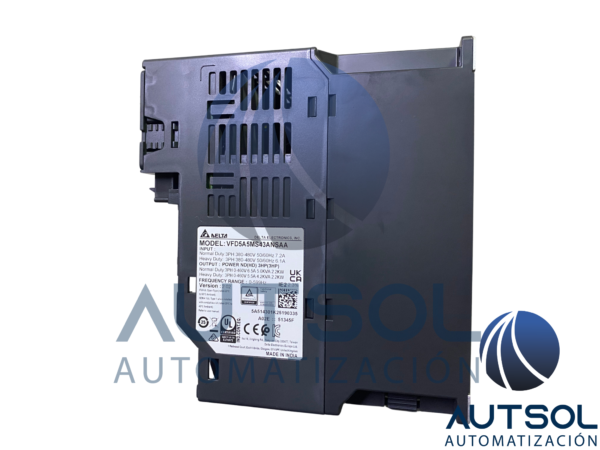

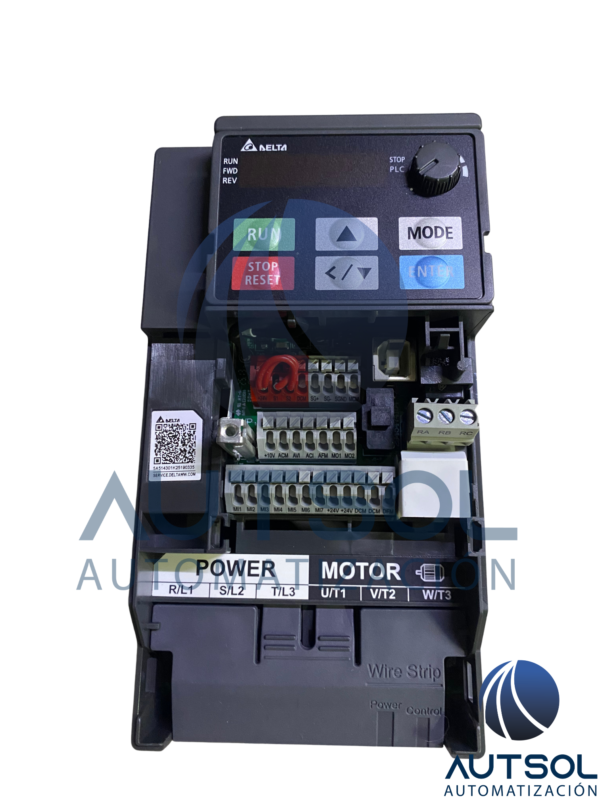

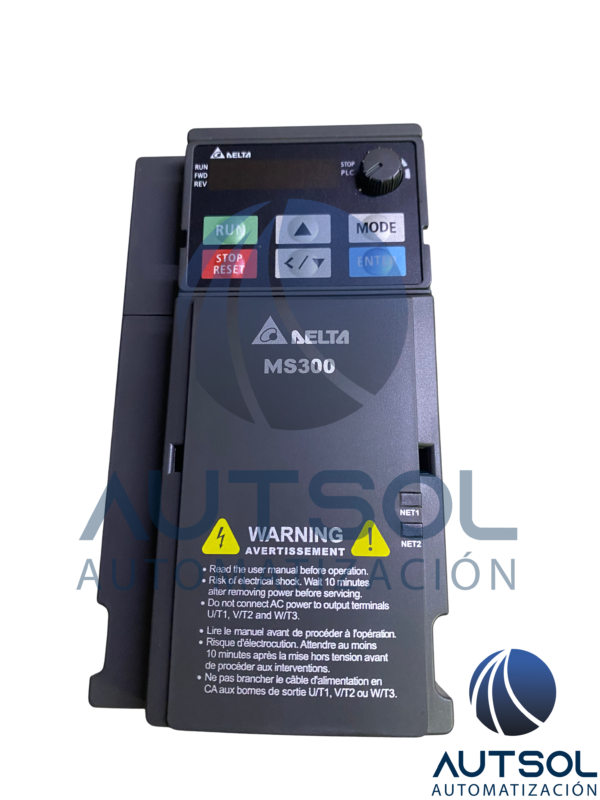

El VFD5A5MS43ANSAA es un convertidor de frecuencia variable compacto perteneciente a la serie MS300 de Delta Electronics fabricado bajo el tamaño de chasis Frame B. Entrega una corriente nominal de salida de 5.5 A (2.2 kW / 3 HP en régimen de carga pesada) alimentado desde una red trifásica de 380 a 480 VAC. Admite control vectorial en lazo abierto (SVC) y escalar V/f para motores de inducción (IM) y de imanes permanentes (PM). Al corresponder al chasis Frame B, incorpora de fábrica el mecanismo/clip para sujeción directa en Riel DIN de 35 mm, además de contar con orificios para montaje en placa posterior con tornillos. Integra función de seguridad funcional Safe Torque Off (STO SIL 2 / PL d), PLC interno con capacidad de hasta 2k pasos, transistor de frenado dinámico integrado y puerto serie RS-485 Modbus.
Desglose de Nomenclatura del Modelo:
-
VFD: Variable Frequency Drive
-
5A5: Corriente nominal de salida (5.5 A)
-
MS: Serie MS300 (Micro Standard)
-
43: Tensión y fases de entrada: 460 V (380-480 VAC), 3 Fases (Trifásico)
-
A: Versión estándar
-
N: Sin filtro EMC integrado
-
S: Función de seguridad Safe Torque Off (STO) integrada
-
A: Grado de protección IP20 / chasis estándar
-
A: Versión de hardware estándar
Usos Comunes / Aplicaciones:
-
Cintas Transportadoras y Elevadores Ligeros: Control de velocidad suave, control de par y rampas de arranque/parada precisas en líneas de transporte y clasificación.
-
Máquinas Herramienta: Accionamiento de husillos pequeños, taladros y fresadoras de taller con motores trifásicos a 440/460 VAC.
-
Sistemas de Bombeo y Ventilación: Control continuo de caudal y presión en bombas centrífugas y ventiladores industriales pequeños con ahorro de energía.
-
Maquinaria de Ensamble y Empaque: Control sincronizado de transportadores, etiquetadoras y dosificadores con parada segura vía terminales STO.
Características Clave:
-
Fabricante: Delta Electronics
-
Modelo / Número de Parte: VFD5A5MS43ANSAA
-
Serie: Serie MS300
-
Tamaño de Chasis: Frame B
-
Potencia Nominal: 2.2 kW / 3 HP (Heavy Duty) – 3.0 kW (Normal Duty)
-
Tensión de Entrada: 380 a 480 VAC (Trifásico, 3 Fases, -15% / +10%), 50/60 Hz
-
Tensión de Salida: 0 a Tensión de Entrada (Trifásico)
-
Corriente Nominal de Salida: 5.5 A
-
Frecuencia de Salida: 0 a 599 Hz (versión estándar)
-
Métodos de Control: V/f, SVC (Sensorless Vector Control) para motores de inducción (IM) y de imán permanente (PM)
-
Seguridad Integrada: STO (Safe Torque Off) certificada SIL 2 / PL d
-
Funciones Integradas: PLC interno (2k pasos), chopper de frenado dinámico integrado, puerto USB tipo B para configuración
-
Comunicación: Puerto serie RS-485 integrado (Modbus ASCII/RTU); admite tarjetas de comunicación opcionales
-
Grado de Protección: IP20 / UL Open Type
-
Tipo de Montaje: Riel DIN de 35 mm (clip integrado en chasis/disipador) o fijación en panel mediante tornillos
-
Temperatura de Operación: -20 °C a +50 °C
-
Normas y Certificaciones: CE, UL, cUL, RoHS Compliant
