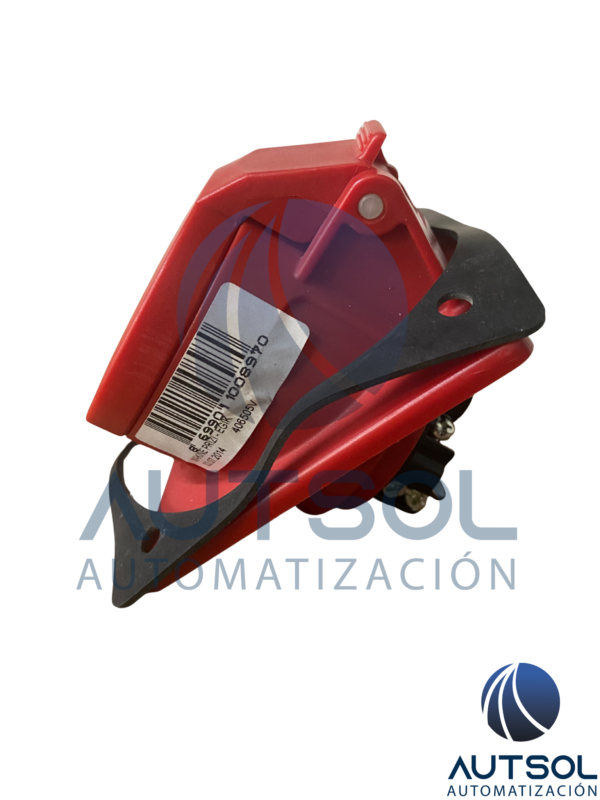

El Altech F4S320 es un receptáculo (tomacorriente) de empotrar en ángulo (Angled Panel Mount Socket) fabricado bajo el estándar internacional IEC 60309 / CEE para conexiones eléctricas industriales de clavija y manga (Pin & Sleeve). Diseñado con una configuración de 3 polos + tierra (3P+E, 4 hilos), está codificado en color rojo con posición de contacto a tierra a las 6 horas (6h), correspondiente a un rango de voltaje de 380 a 415 VCA (3 fases). Cuenta con una capacidad de carga de 20 A (estándar UL/North America) / 32 A (estándar IEC), una brida inclinada para facilitar el acoplamiento descendente del conector y una tapa abatible con muelle que proporciona una protección IP44 contra salpicaduras de agua y penetración de cuerpos sólidos.
Usos Comunes / Aplicaciones:
-
Alimentación Trifásica en Gabinetes y Tableros: Punto de conexión rápida de potencia en tableros de distribución, centros de control de motores y maquinaria móvil.
-
Equipos Industriales y Maquinaria Pesada: Suministro eléctrico estanco para compresores, generadores, celdas de soldadura y sistemas HVAC trifásicos.
-
Instalaciones de Taller y Plantas de Proceso: Tomacorriente de pared o panel en áreas de trabajo expuestas a suciedad moderada y humedad.
Características Clave:
-
Marca: Altech Corp. / ABL Sursum
-
Modelo / Número de parte: F4S320 (F4S320-6 / F4S3206)
-
Tipo de Producto: Receptáculo de empotrar en ángulo (Angled Flanged Socket / Receptacle)
-
Normativa: IEC 60309 / CEE17 / UL 1682
-
Configuración de Polos: 3P + E (3 Polos + Tierra / 4 Hilos)
-
Corriente Nominal: 20 A (UL) / 32 A (IEC)
-
Voltaje Nominal: 380 a 415 VCA (Trifásico)
-
Posición de Tierra (Clock Position): 6h (Color Rojo)
-
Tipo de Montaje: Empotrado en panel con brida en ángulo
-
Grado de Protección: IP44 (A prueba de salpicaduras / Splashproof)
-
Material del Cuerpo: Poliamida 6 (PA6) resistente a impactos y agentes químicos
