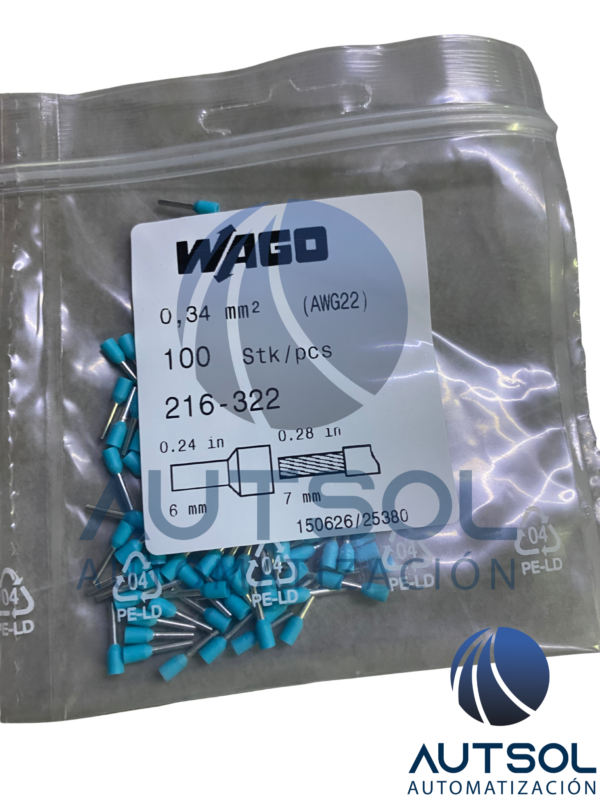

La WAGO 216-322 es una puntera hueca aislada (bootlace ferrule) diseñada para la preparación limpia y segura de extremos de cables multifilares de 0.34 mm² (22 AWG). Consta de un tubo de cobre electrolítico de alta conductividad con recubrimiento estañado para evitar la corrosión y un cuello aislante de polipropileno color turquesa claro. Al crimparse en la punta del conductor, consolida los hilos finos en un único terminal sólido, evitando que se abran o se dañen al insertarse en bornes de resorte (Push-in / CAGE CLAMP®) o de tornillo, garantizando la máxima conductividad y seguridad contra cortocircuitos por hilos sueltos.
Usos Comunes / Aplicaciones:
-
Conexión de Señales Fines de Control e I/O: Preparación de cableado para sensores, encoders, termopares y módulos analógicos de baja sección transversal.
-
Cableado Interno de Tableros: Conexión segura de cables de señal en borneras de automatización de alta densidad.
-
Protección del Conductor: Prevención de rotura y deshilachado de conductores flexibles expuestos a vibración o reconexiones frecuentes.
Características Clave:
-
Marca: WAGO
-
Modelo / Número de parte: 216-322
-
Tipo de Producto: Puntera hueca aislada (Insulated Ferrule)
-
Sección del Conductor: 0.34 mm² / 22 AWG
-
Longitud de Pelado / Contacto: 6 mm (Tubo metálico) / 10 mm (Longitud total)
-
Material del Tubo: Cobre electrolítico con acabado estañado
-
Material del Aislamiento: Polipropileno (Cuello de plástico)
-
Código de Color: Turquesa Claro (Light Turquoise)
-
Resistencia Térmica: Hasta 105 °C
-
Normas y Certificaciones: DIN 46228 (Parte 4), UL 486F, RoHS Compliant
