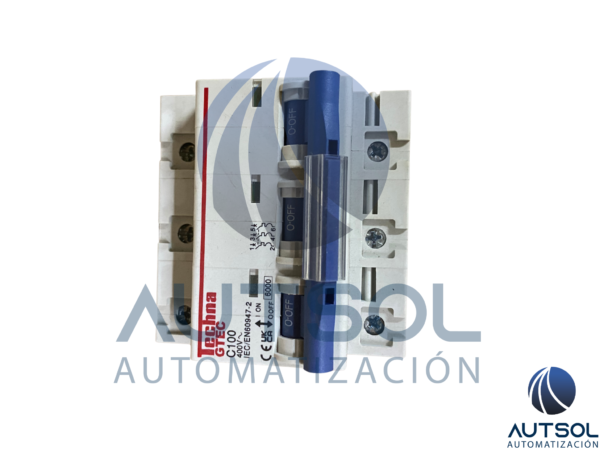

El Altech 3C100 es un interruptor automático termomagnético miniatura (Miniature Circuit Breaker – MCB) trifásico de 3 polos, diseñado para la protección contra sobrecargas y cortocircuitos en instalaciones de alimentación eléctrica de alta capacidad. Cuenta con una corriente nominal de 100 A y una curva de disparo magnético tipo Curva C (5 a 10 I_n), ideal para la protección de circuitos con cargas mixtas, inductivas moderadas e iluminación industrial. Fabricado con un chasis compacto modular para montaje en Riel DIN de 35 mm, este dispositivo de protección se utiliza ampliamente en tableros de distribución de baja tensión y gabinetes de control para el resguardo de alimentadores principales y subcircuitos de gran consumo.
Usos Comunes / Aplicaciones:
-
Protección de Alimentadores Principales y Sub-Paneles: Aislamiento y protección termomagnética de líneas de alimentación trifásicas en tableros de distribución industrial.
-
Resguardo de Cargas Inductivas y Mixtas: Protección de bombas grandes, bancos de capacitores, sistemas HVAC e iluminación de alta potencia con picos de arranque moderados.
-
Aislamiento y Seccionamiento en Tableros de Control: Interruptor de protección y desconexión rápida a la entrada de tableros de automatización de gran tamaño.
Características Clave:
-
Marca: Altech Corp.
-
Modelo / Número de parte: 3C100 (Alias: 3C100UL / 3C100UR)
-
Tipo de Producto: Interruptor termomagnético miniatura (MCB – Miniature Circuit Breaker)
-
Número de Polos: 3 Polos (Trifásico)
-
Corriente Nominal ($I_n$): 100 A
-
Curva de Disparo: Curva C (5 a 10 I_n)
-
Tensión Nominal de Operación ($U_e$): Hasta 480Y/277 VCA / 415 VCA (IEC)
-
Capacidad de Interrupción / Cortocircuito: 10 kA (UL 1077) / 10 kA (IEC 60947-2)
-
Montaje: Riel DIN de 35 mm (Top Hat)
-
Mecanismo de Disparo: Térmico bimetálico (sobrecarga) y Magnético rápido (cortocircuito)
-
Normas y Certificaciones: UL 1077 (Supplementary Protector), cULus, IEC/EN 60947-2, CE, RoHS
