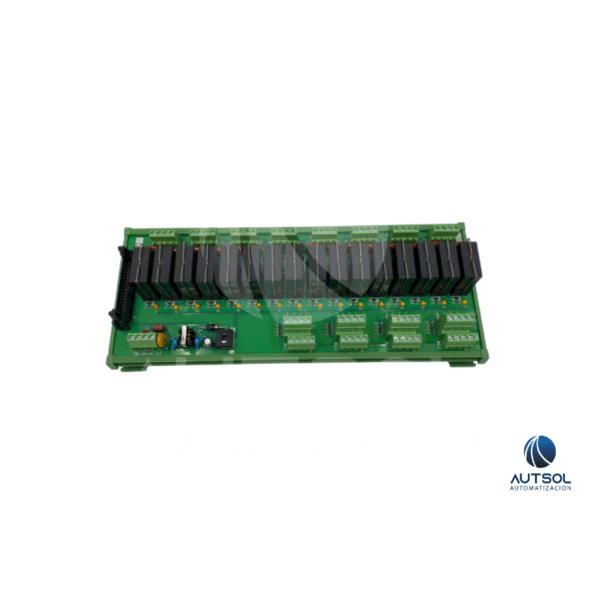

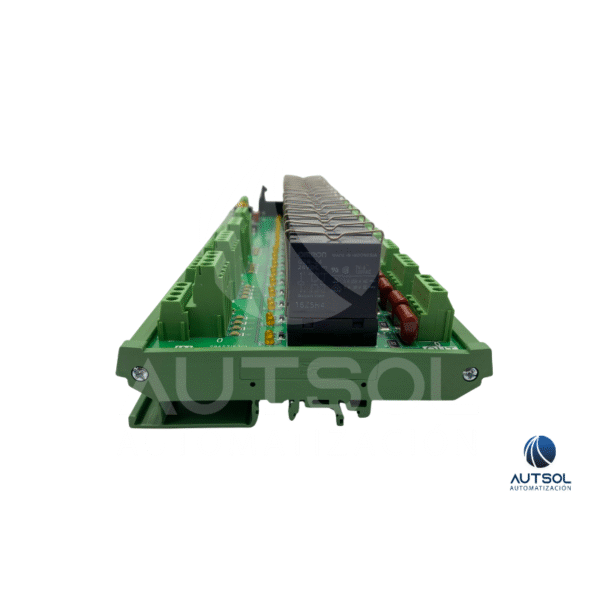

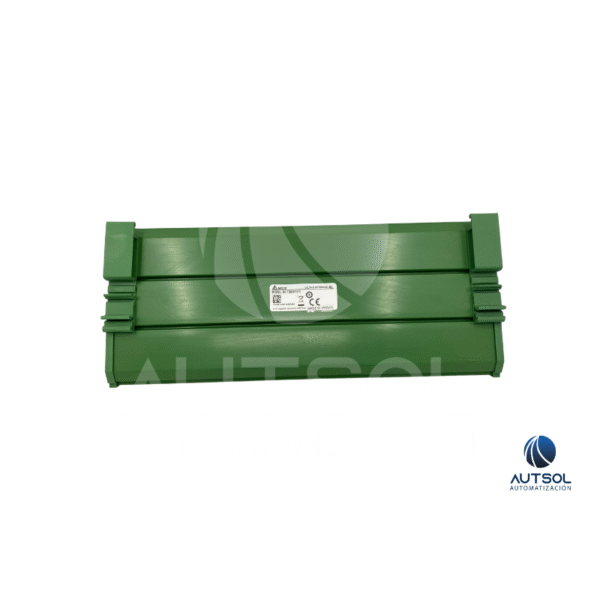

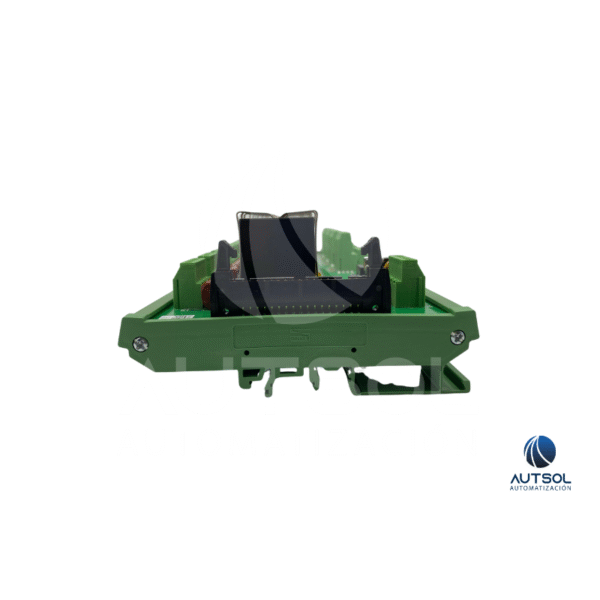

El Delta NC-TBM-R1616 es un módulo de borneras de interfaz de entradas y salidas diseñado para facilitar el cableado entre los controladores CNC de Delta (como las series NC200, NC300) o tarjetas de control de movimiento y los elementos de campo de la máquina. Este módulo consolida 16 entradas digitales aisladas y 16 salidas a relé en un solo chasis compacto de montaje en Riel DIN. Se conecta directamente al controlador mediante un cable preconfeccionado apantallado (como el NC-CAB-TBM030), evitando el cableado manual punto a punto y proporcionando aislamiento galvánico para proteger las salidas de control contra sobretensiones y ruidos inductivos.
Usos Comunes / Aplicaciones:
-
Interfaz de E/S en Centros de Maquinado y Tornos CNC: Aislamiento y distribución de señales discretas (sensores de límite, torretas, refrigerante, habilitación de ejes, finales de carrera).
-
Control de Cargas de Potencia en Tableros CNC: Activación directa de electroválvulas, contactores de husillo, luces de estado (stack lights) y bombas mediante las salidas a relé integradas.
-
Simplificación de Cableado: Organización limpia en gabinete al conectar el controlador mediante un único cable multinúcleo y distribuir a bornes con tornillo.
Características Clave:
-
Marca: Delta Electronics
-
Modelo / Número de parte: NC-TBM-R1616
-
Serie: Serie NC / TBM (Terminal Board Module)
-
Tipo de Producto: Módulo de Borneras de Interfaz con Relés Integrados
-
Capacidad de E/S:
-
Entradas Digitales: 16 Canales Optoacoplados (24 VDC)
-
Salidas Digitales: 16 Canales a Relé (Relés electromecánicos extraíbles/intercambiables)
-
-
Conexión al Controlador: Conector de alta densidad para cable de interfaz preconfeccionado (serie NC-CAB-TBM)
-
Conexión de Campo: Bornes de conexión por tornillo
-
Indicación Visual: LEDs indicadores de estado para cada canal de entrada y salida
-
Montaje: Riel DIN de 35 mm
-
Normas y Certificaciones: CE, RoHS Compliant
