El Delta AH32AN02P-5B es un módulo de expansión de salidas digitales de alta densidad diseñado para instalarse en los backplanes de la Serie AH500 de Delta. Proporciona 32 salidas digitales a transistor de tipo PNP (Source) a 24 VDC, lo que permite controlar un elevado número de actuadores en un único espacio de módulo (slot). Para gestionar de forma ordenada el cableado de alta densidad, utiliza conectores de clavija/pines de tipo MIL (40 pines). Incluye aislamiento óptico entre las señales de proceso de campo y la CPU del PLC para proteger el sistema contra sobretensiones y ruidos eléctricos.
Usos Comunes / Aplicaciones:
-
Sistemas de Control de Alta Densidad: Manejo masivo de electroválvulas neumáticas, relés de interfaz, contactores auxiliares e indicadores luminosos en celdas automatizadas de gran tamaño.
-
Líneas de Embalaje y Clasificación: Activación rápida de actuadores neumáticos y desviadores en sistemas de transporte continuo.
-
Optimización de Espacio en Rack: Maximización de salidas digitales en el backplane principal o secundario de la serie AH500, reduciendo el ancho total del tablero eléctrico.
Características Clave:
-
Marca: Delta Electronics
-
Modelo / Número de parte: AH32AN02P-5B
-
Serie de PLC Compatible: Serie AH500 (PLCs modulares de alta gama)
-
Tipo de Módulo: Módulo de Salidas Digitales de Alta Densidad (Digital Output Module)
-
Número de Salidas: 32 Salidas Digitales
-
Tensión de Salida: 24 VDC (12 a 30 VDC)
-
Tipo de Salida: Transistor PNP (Source)
-
Corriente de Salida: 0.1 A por punto (corriente máxima combinada por grupo)
-

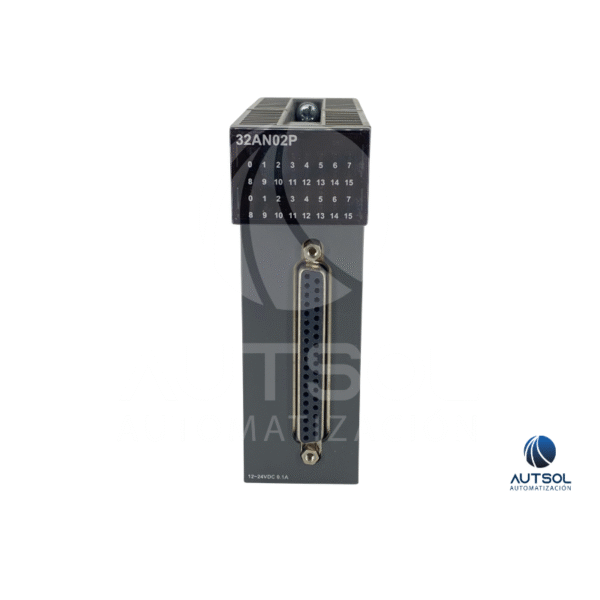

Tipo de Conexión: Conector de alta densidad de 40 pines (tipo MIL / IDC) para uso con bloques de terminales remotos de cable cinta/arnés (p. ej., serie UB-TB)
-
Aislamiento: Optocoplador de protección entre el bus interno del PLC y los circuitos de campo
-
Montaje: Inserción directa en ranura/slot de backplane de la Serie AH500 (AHBP)
-
Indicadores LED: LEDs de estado por cada punto de salida para diagnóstico rápido
-
Normas y Certificaciones: CE, UL, RoHS Compliant
