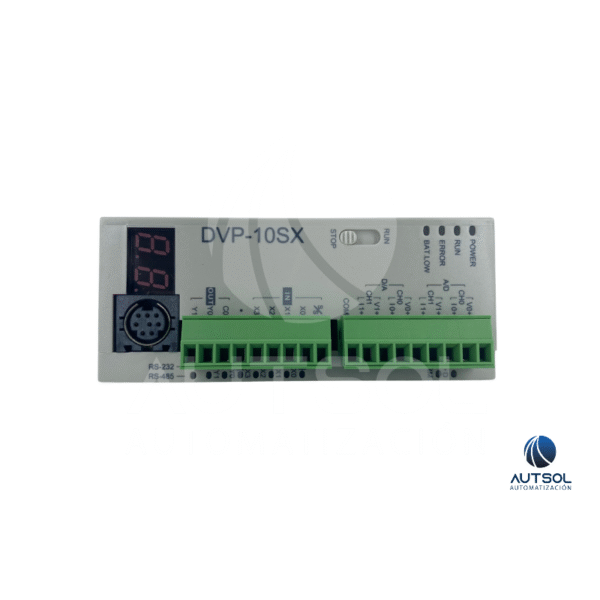

El Delta DVP10SX11R es una Unidad Central de Procesamiento (CPU) de la serie DVP-SX (Slim con Analogía). Es la solución más económica y compacta para máquinas que requieren procesar señales analógicas sin comprar módulos de expansión costosos. Cuenta con 10 puntos totales: 4 Entradas Digitales, 2 Salidas a Relevador (Relay), 2 Entradas Analógicas (Voltaje/Corriente) y 2 Salidas Analógicas (Voltaje/Corriente). Al tener salidas a Relevador, puede manejar directamente cargas de AC (como válvulas o contactores) de hasta 220V, aunque no sirve para control de servomotores por pulsos (para eso se requiere la versión a transistor). Incluye puertos RS-232 y RS-485 con soporte Modbus.
Usos Comunes / Aplicaciones
-
Control de Variadores (Velocidad): Usar la salida analógica (0-10V) para enviar la referencia de velocidad a un variador de frecuencia.
-
Control de Temperatura PID: Lectura de transmisores (4-20mA) y control de contactores de resistencias (vía relevador).
-
Control de Nivel: Lectura de sensores de nivel analógicos y activación de bombas.
-
Maquinaria Pequeña: Equipos de 2 o 3 actuadores donde el espacio es crítico.
Características Clave
-
Marca: Delta Electronics
-
Modelo: DVP10SX11R
-
Serie: DVP-SX (Analog Built-in Slim)
-
Digitales: 4 Entradas / 2 Salidas (Relevador)
-
Analógicas:
-
2 Entradas (12-bit) Voltaje/Corriente
-
2 Salidas (12-bit) Voltaje/Corriente
-
-
Capacidad Salida Digital: 1.5 A por punto (Relevador)
-
Puertos: RS-232 + RS-485
-
Capacidad Programa: 8k Pasos
-
Alimentación: 24 VDC
