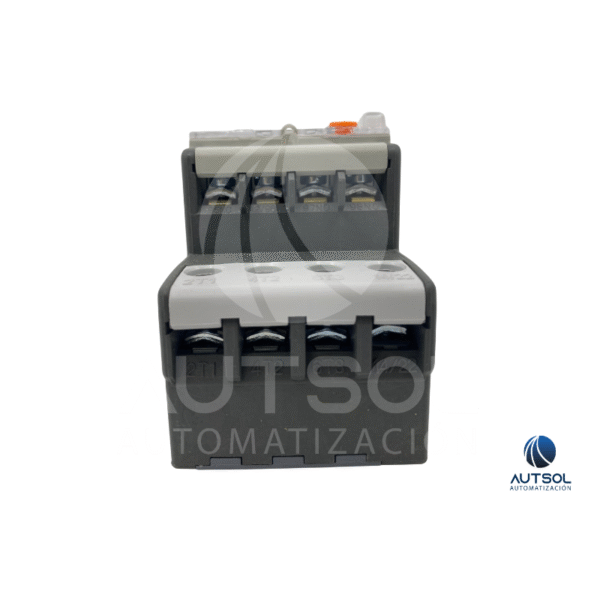

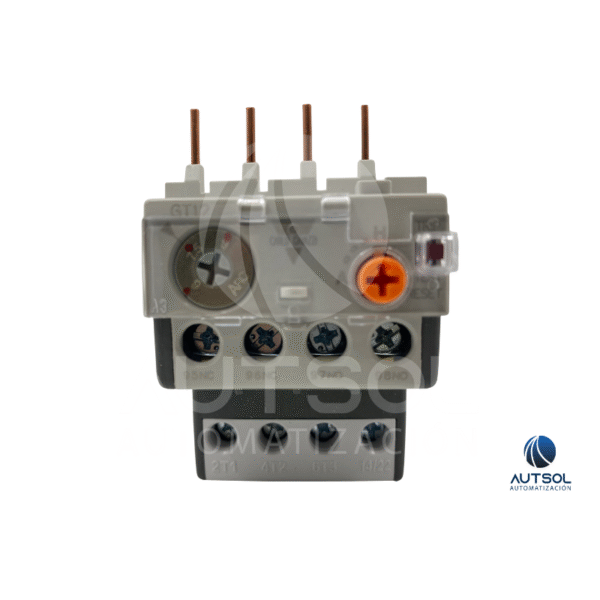

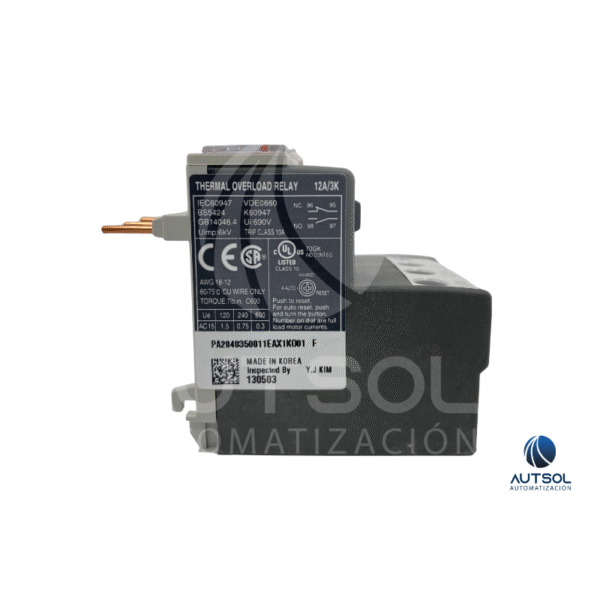

Relé de Sobrecarga Térmico Carlo Gavazzi GT12S9A (Serie GT) | Relé Bi-metálico de Protección para Motor | Rango de Ajuste Térmico 6 ~ 9 A | Clase de Disparo 10A | Montaje Directo a Contactor o en Riel DIN | Reajuste Manual / Automático | Conector de Contactos Auxiliares 1 NO + 1 NC

El Carlo Gavazzi GT12S9A es un relé de sobrecarga térmico bi-metálico diseñado para proteger motores eléctricos contra sobrecargas prolongadas, rotor bloqueado y pérdida de fase. Posee un rango de regulación ajustable de 6 a 9 Amperios mediante un dial frontal calibrado. Incluye mecanismo de disparo Clase 10A, compensación de temperatura ambiente y un selector para reajuste manual o automático (Manual/Auto Reset). Además, incorpora un juego de contactos auxiliares aislados integrados (1 contacto Normalmente Abierto – NO y 1 contacto Normalmente Cerrado – NC) para el circuito de mando y señalización de falla. Está diseñado para montarse directamente debajo de los contactores compatibles de Carlo Gavazzi o de forma independiente en Riel DIN mediante una base adaptadora.

Usos Comunes / Aplicaciones:

• Protección Térmica de Motores: Salvaguarda de motores trifásicos y monofásicos contra sobrecorrientes en bombas, ventiladores, compresores y transportadores.

• Integración en Arrancadores Directos y Reversibles: Ensamblado compacto junto a contactores magnéticos para control y protección de motor en un solo bloque.

• Señalización de Falla en Cuadros de Mando: Desconexión de la bobina del contactor mediante el contacto NC y activación de alarmas de falla mediante el contacto NO.

Características Clave:

• Marca: Carlo Gavazzi

• Serie: GT (Thermal Overload Relays)

• Modelo / Número de parte: GT12S9A

• Tipo de Producto: Relé de Sobrecarga Térmico Bi-metálico (Overload Relay)

• Rango de Ajuste de Corriente: 6 A a 9 A

• Clase de Disparo: Clase 10A (Disparo rápido según norma IEC 60947-4-1)

• Contactos Auxiliares Integrados: 1 Contacto Normalmente Abierto (NO) y 1 Contacto Normalmente Cerrado (NC)

• Modo de Reajuste: Selector de Reset Manual o Automático con botón de prueba / paro (Test / Stop)

• Sensibilidad a Pérdida de Fase: Protección integrada diferencial por falla de fase

• Montaje: Directo a las terminales del contactor o en Riel DIN-35 mediante base adaptadora independiente

• Normas y Certificaciones: IEC/EN 60947-4-1, UL 508, CSA, CE, RoHS
