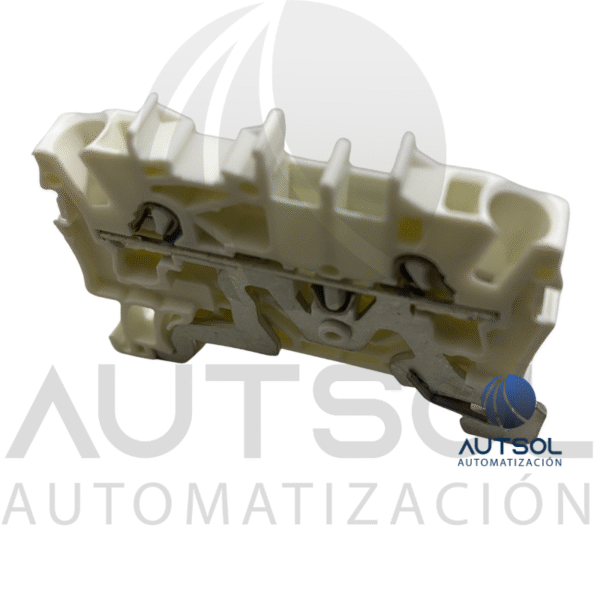

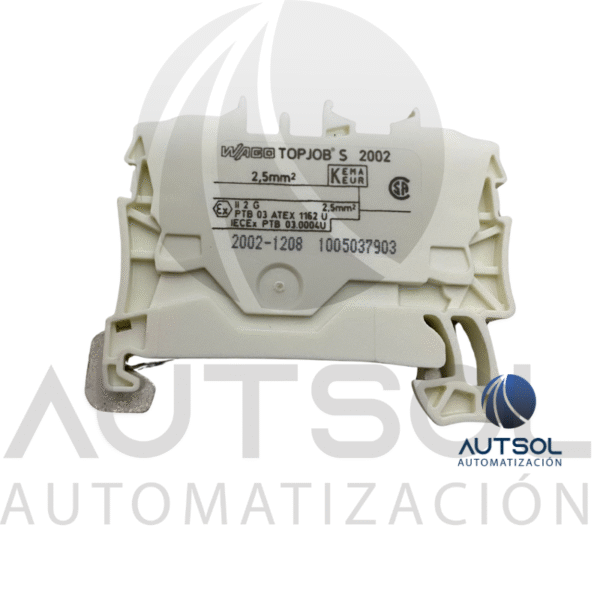

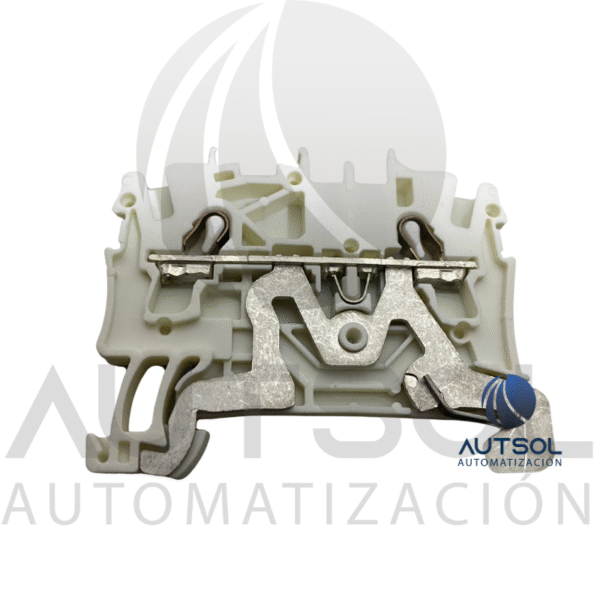

La Wago 2002-1208 es una clema (borna) de pantalla (Shield) de 2 conductores de la serie TOPJOB S. A diferencia de las bornas de tierra estándar (verde-amarillo), esta borna es de color Blanco, indicando su uso para Tierra Funcional (FE) o conexión de blindajes (mallas) de cables. Su pie metálico realiza un contacto automático y seguro con el Riel DIN, descargando interferencias electromagnéticas (EMI) inmediatamente al montarla. Cuenta con tecnología Push-in CAGE CLAMP® y se acciona mediante ranura de operación. Acepta un calibre de cable nominal de 2.5 mm² (AWG 12).
Usos Comunes / Aplicaciones
-
Aterrizaje de Mallas (Blindajes): Conexión de la malla metálica de cables blindados (shielded cables) para proteger señales sensibles contra ruido eléctrico.
-
Tierra Funcional (FE): Circuitos donde la tierra se usa para el funcionamiento correcto del equipo (reducción de ruido) y no solo para seguridad eléctrica.
-
Sistemas de Comunicación: Aterrizaje de pantallas en cables de redes industriales (Profibus, Modbus, Ethernet).
-
Identificación Visual: Permite distinguir claramente entre la «Tierra de Protección» (PE – Verde/Amarillo) y la «Tierra de Pantalla/Funcional» (Blanco).
Características Clave
-
Marca: Wago
-
Modelo: 2002-1208
-
Tipo: Clema de Pantalla / Borna Shield (Tierra Funcional)
-
Accionamiento: Ranura de Operación (requiere herramienta).
-
Calibre de Cable (Nominal): 2.5 mm² (AWG 12)
-
Rango de Conexión: 0.25 … 4 mm² (Rígido/Puntera)
-
Conductores: 2 puntos de conexión
-
Color: Blanco (Identificación de Pantalla/Blindaje)
-
Montaje: Riel DIN (35 mm) con contacto a tierra.
