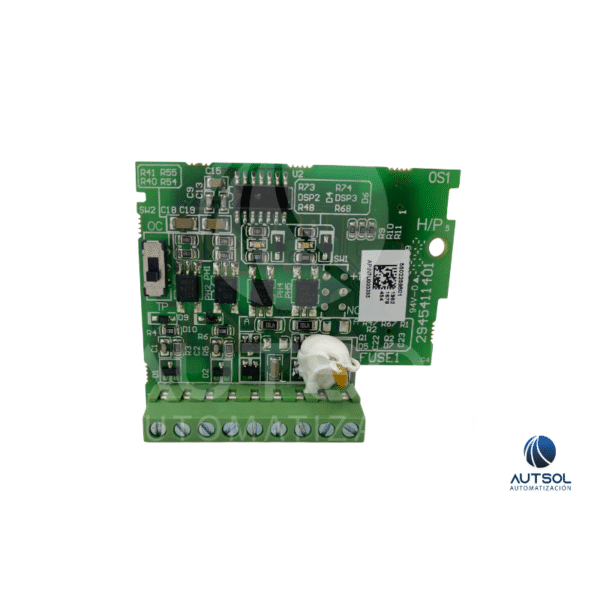

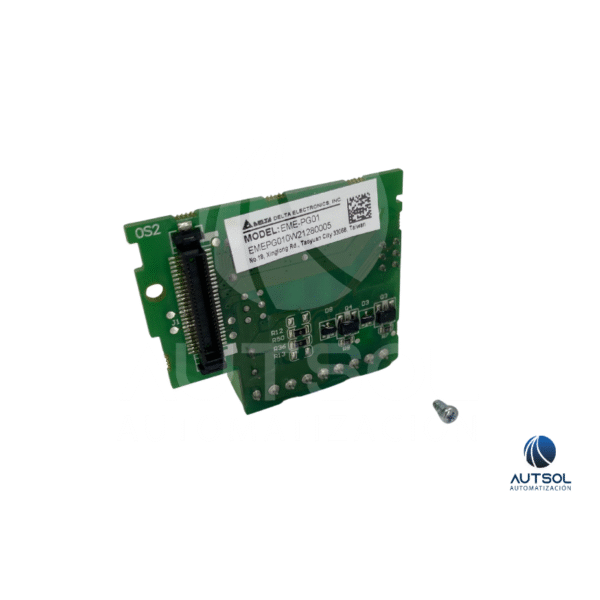

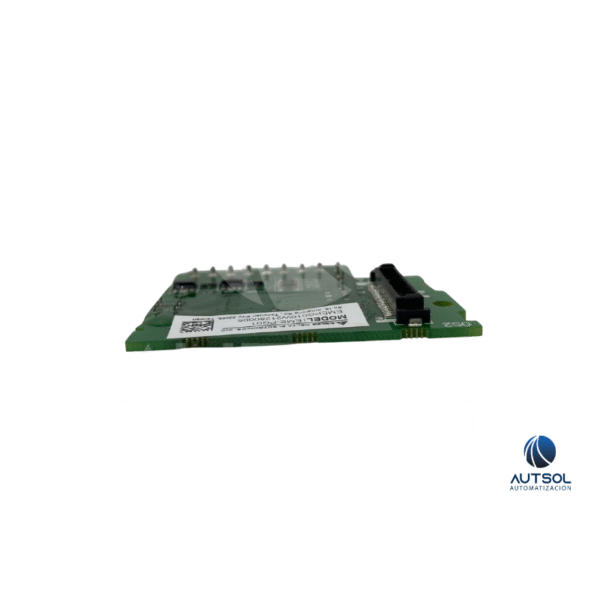

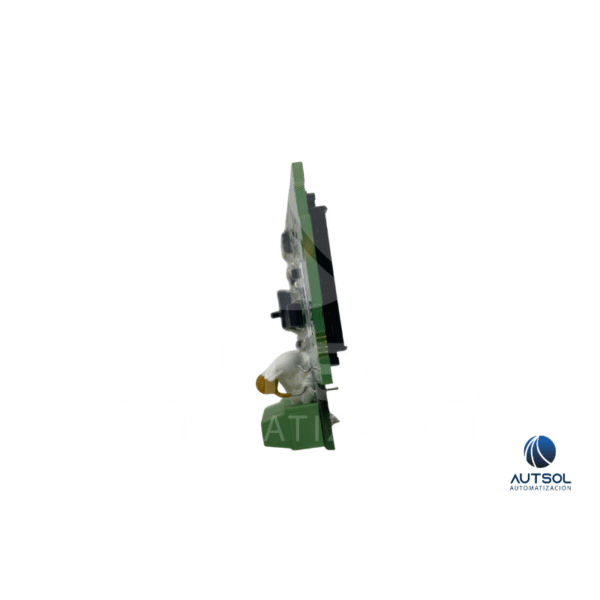

El Delta EME-PG01 es un módulo opcional de retroalimentación de encoder (PG Card) diseñado para insertarse en los variadores de frecuencia de las series MS300 y MH300. Permite la conexión de un encoder incremental externo al variador para realizar control vectorial en bucle cerrado (Closed-loop Vector Control), ofreciendo alta precisión en el control de velocidad, respuesta dinámica superior a bajas revoluciones y capacidad de posicionamiento básico o sincronización de ejes. Soporta señales de entrada de tipo Line Driver (diferencial RS-422) y Open Collector.
Usos Comunes / Aplicaciones:
-
Control de Velocidad en Bucle Cerrado: Mantener velocidad constante y torque preciso bajo variaciones bruscas de carga en elevadores, grúas y montacargas.
-
Sincronización de Ejes y Posicionamiento: Aplicaciones en líneas de ensamble, etiquetadoras y bandas transportadoras que requieren coincidencia exacta de posición.
-
Manejo de Motores a Bajas Revoluciones: Maximización del torque nominal del motor desde 0 RPM sin pérdida de paso ni deslizamiento.
Características Clave:
-
Marca: Delta Electronics
-
Modelo / Número de parte: EME-PG01
-
Tipo de Producto: Tarjeta / Módulo de Retroalimentación de Encoder (PG Option Card)
-
Compatibilidad: Variadores de frecuencia Delta serie MS300 y MH300
-
Tipos de Señal de Entrada Soportados:
-
Line Driver (Diferencial RS-422, 5 VDC)
-
Open Collector (Colector Abierto / Push-Pull, 5 a 24 VDC)
-
-
Frecuencia Máxima de Entrada: Hasta 300 kHz
-
Canales de Entrada: Fase A, Fase B y Fase Z (Índice) con sus complementarios
-
Salida de Alimentación para Encoder: Salida integrada de 5 VDC / 12 VDC para energizar el encoder externo
-
Montaje: Inserción directa en la ranura de expansión opcional (Option Card Slot) del variador MS300/MH300
-
Normas y Certificaciones: CE, UL, RoHS Compliant
