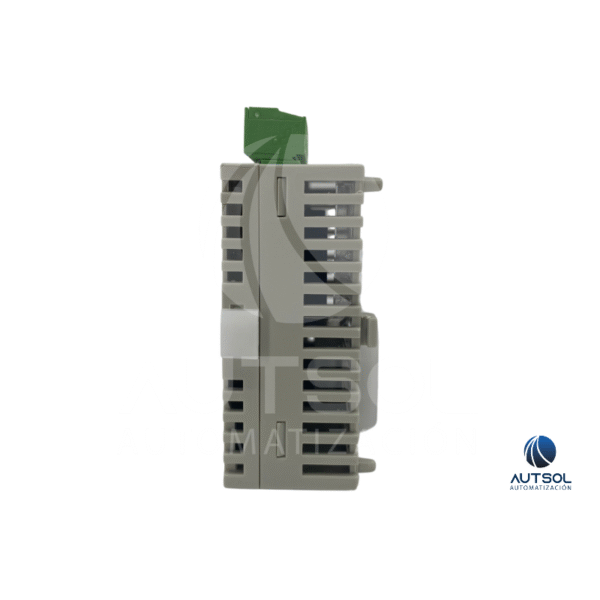

El Delta DVP08SN11R es un módulo de extensión de salidas digitales de diseño ultra compacto (Slim), equipado con 8 salidas por relevador, diseñado para ampliar las capacidades de control de los controladores lógicos programables (PLC) de las series DVP-SA, DVP-SE, DVP-SX, DVP-SV y DVP-SS2. Su conexión por relevador mecánico independiente permite conmutar cargas tanto de corriente alterna (hasta 240 VAC) como de corriente directa (hasta 24 VDC) con una corriente máxima de 1.5A por punto, ofreciendo aislamiento galvánico entre la lógica del PLC y los actuadores de campo.
Usos Comunes / Aplicaciones:
-
Activación de Cargas Industriales: Control directo de electroválvulas, contactores, arrancadores de motor, lámparas piloto y alarmas audibles.
-
Aislamiento Galvánico y Conmutación Mixta: Manejo de señales de campo con diferentes niveles de voltaje (CA/CD) sin necesidad de retransmisión por relés externos.
-
Expansión de E/S en Tableros Compactos: Ampliación del número de salidas de control en gabinetes donde el espacio sobre el Riel DIN es limitado.
Características Clave:
-
Marca: Delta Electronics
-
Modelo / Número de parte: DVP08SN11R
-
Serie de PLC Compatible: Serie DVP-S (DVP-SS2, DVP-SA2, DVP-SE, DVP-SX2, DVP-SV2)
-
Tipo de Módulo: Extensión de Salidas Digitales (Digital Output Module)
-
Número de Salidas: 8 Salidas digitales a Relevador
-
Capacidad de Conmutación:
-
250 VAC, 1.5 A (cargas resistivas)
-
30 VDC, 1.5 A (cargas resistivas)
-
-
Tiempo de Respuesta: $\le 10\text{ ms}$ (Activación / Desactivación)
-
Tensión de Alimentación del Bus: 24 VDC (-15% a +20%)
-
Tipo de Conexión: Bloque de terminales removible por tornillo
-
Montaje: Riel DIN (35 mm) lateral por bus directo
-
Normas y Certificaciones: CE, UL, RoHS Compliant
