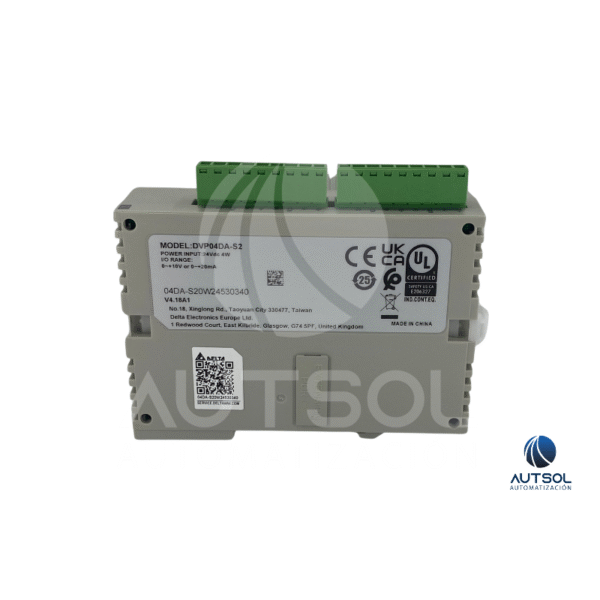

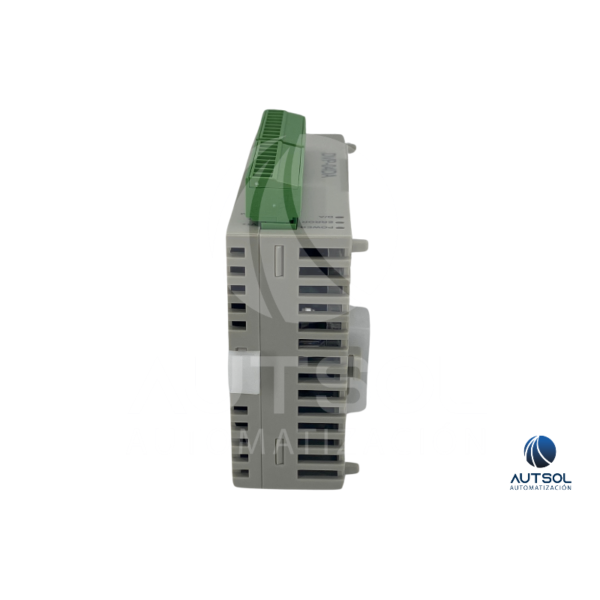

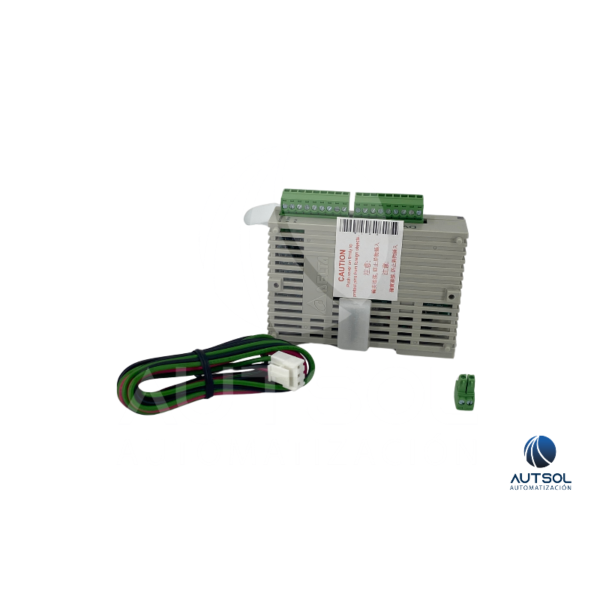

El Delta DVP04DA-S2 es un módulo de extensión de salida analógica (D/A) diseñado para los controladores de la serie DVP-S (Slim). Se conecta al bus de expansión del lado derecho de la CPU (modelos SS2, SA2, SX2, SE, SV2). Es la versión actualizada (S2) del clásico DVP04DA-S, ofreciendo mayor estabilidad y eficiencia en el procesamiento de señales. Proporciona 4 canales de salida que convierten valores digitales del PLC en señales analógicas de control estándar: Voltaje (0-10V / -10V a +10V) o Corriente (0-20mA / 4-20mA). Además de la conversión, integra un puerto de comunicación RS-485 (Modbus ASCII/RTU), lo que permite configurarlo o controlarlo remotamente sin depender exclusivamente de la CPU del PLC.
Usos Comunes / Aplicaciones
Control de Variadores / Inversores: Envío de la referencia de velocidad (0-10V) a variadores de frecuencia de cualquier marca.
Válvulas Proporcionales: Control de apertura (0-100%) en válvulas hidráulicas o neumáticas mediante señal de corriente (4-20mA).
Actuadores de Compuerta: Posicionamiento preciso de “Dampers” en sistemas de aire acondicionado.
Instrumentación: Envío de señales a registradores gráficos o medidores de panel analógicos.
Características Clave
Marca: Delta Electronics
Modelo: DVP04DA-S2
Serie: DVP-S (Extension Module – Right Side)
Tipo: Módulo de Salida Analógica (D/A)
Canales: 4 Salidas
Señales (Voltaje): 0~10V, -10V~+10V
Señales (Corriente): 0~20mA, 4~20mA
Resolución: 12 bits (aprox.)
Comunicación: Puerto RS-485 integrado
Alimentación: 24 VDC (Externa)
Montaje: Riel DIN (Lado derecho de CPU)
