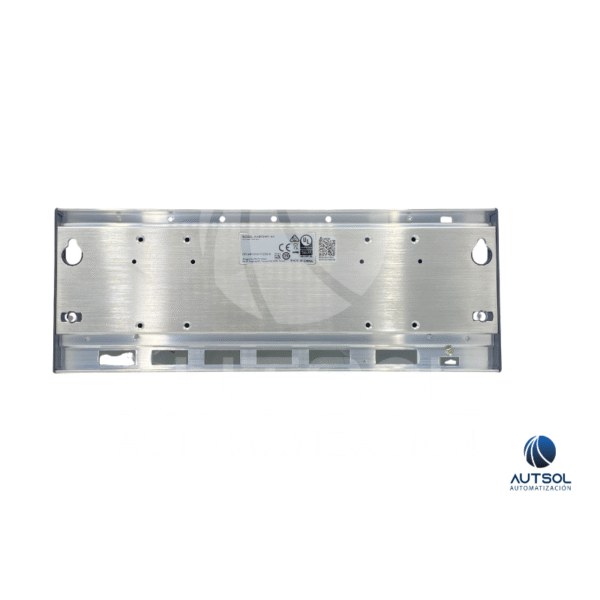

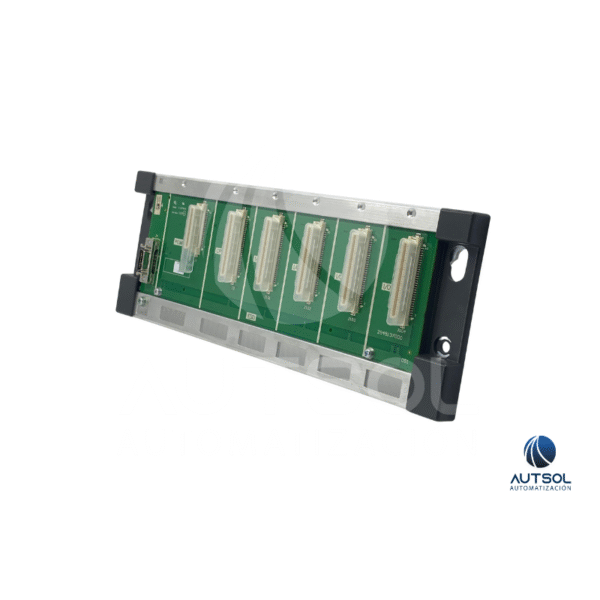

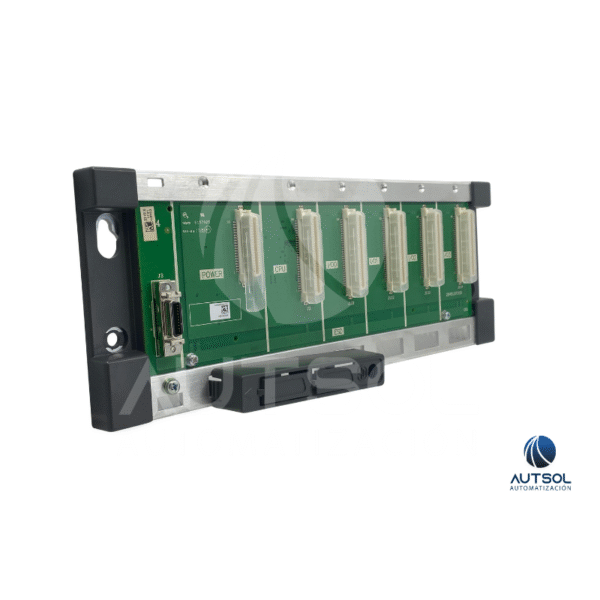

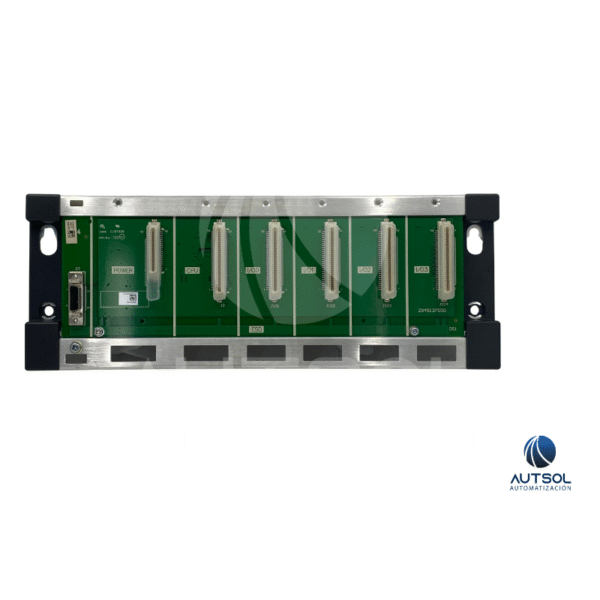

El Delta AHBP04M1-5A es un rack principal o chasis base (Main Backplane) de 4 ranuras (slots) perteneciente al sistema PLC modular modular de la Serie AH500. Este rack proporciona el bus de comunicación interno de alta velocidad y la distribución de energía entre el módulo de fuente de alimentación, la CPU principal y hasta 4 módulos de entradas/salidas (E/S) o módulos de función especial (comunicación, control de movimiento, temperatura). Cuenta con conectores mecánicos reforzados para un acoplamiento firme y protección frente a interferencias electromagnéticas.
Usos Comunes / Aplicaciones:
-
Arquitectura de PLC Modular: Estructura base para el montaje de la CPU, fuente y módulos de expansión en sistemas de automatización de mediana y gran escala.
-
Control de Procesos Complejos: Distribución e interconexión de tarjetas analógicas, digitales y de comunicación en plantas de procesamiento, empaque o tratamiento de agua.
-
Sistemas con Expansión Local: Integración de celdas de automatización modular que requieren bus de fondo de alta velocidad.
Características Clave:
-
Marca: Delta Electronics
-
Modelo / Número de parte: AHBP04M1-5A
-
Serie: AH500 Series PLC
-
Tipo de Producto: Rack Base Principal (Main Backplane / Base Board)
-
Número de Slots Disponibles: 4 Ranuras para módulos de E/S / Especiales (+ slots dedicados para Fuente y CPU según configuración de rack)
-
Función del Bus: Transferencia de datos de alta velocidad y distribución de líneas de voltaje lógico interno
-
Montaje: Montaje en panel / Riel DIN con soporte mecánico de alta rigidez
-
Resistencia Ambiental: Diseño industrial resistente a vibraciones y altos niveles de inmunidad al ruido electromagnético
-
Normas y Certificaciones: CE, UL, RoHS Compliant
